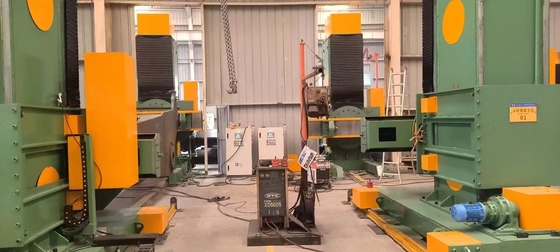

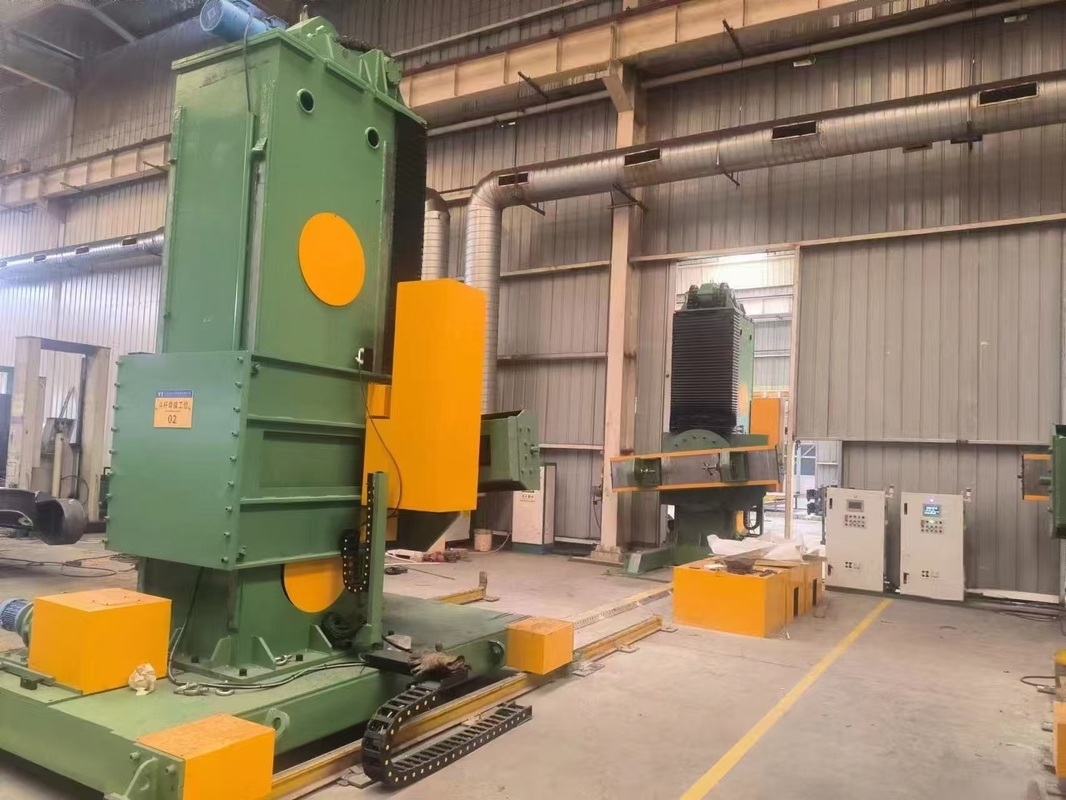

STWB100 Asynchrone Positioner für das Heben von Kopf und Schwanz

- Ich weiß.Der asynchrone Hubpositionierer für Kopf und Schwanz STWB100 ist eine spezielle Vorrichtung, die das Schweißen und Montieren großer Werkstücke durch Anpassung ihrer Position und ihres Winkels erleichtert.Auf diese Weise wird die Betriebsfreundlichkeit und die Schweißqualität verbessert..- Ich weiß.

Hauptmerkmale:

• Strukturelle Zusammensetzung Der Positionierer besteht hauptsächlich aus einer aktiven Säule, einer passiven Säule, einem Fahrwagen, einem Neigungsmechanismus, einem Hebmechanismus, einer leitfähigen Vorrichtung und einem Steuerungssystem.- Ich weiß.

• Spaltenentwurf: Die Säulen sind aus Profilstahl und hochwertigen Kohlenstoffstahlplatten durch Schweißen gefertigt und verfügen über eine hohle Boxstruktur.Die Säulen haben eine rechteckige Balken- und Führungsschienenkonfiguration, mit den Leitleitern aus 45* Stahl. Nachschweißen, Spannungslinderung und Präzisionsbearbeitung werden durchgeführt, um eine hervorragende Steifigkeit und Festigkeit zu gewährleisten,Beibehaltung der verformungsfreien Leistung bei längerem Einsatz.- Ich weiß.

• Passivkolonnenfahrwagen: Die passive Säule ist auf einem Fahrwagen montiert, der aus einer Basis, Fahrrädern, Antriebswelle, angetriebener Welle, Getriebebauteilen und Schienenklemmen besteht.Die Basis ist eine aus Profilen und Platten geschweißte rechteckige RahmenstrukturKomponenten wie Fahrräder, Antriebswellen und angetriebene Wellen werden aus hochwertigem Kohlenstoffstahl mit hoher Präzision bearbeitet.- Ich weiß.

• Neigungsmechanismus: Dieser Mechanismus umfasst eine Antriebseinheit und Einrichtungen. Die Antriebseinheit verwendet einen Wechselstrombremsmotor, der mit einem Wurmgetriebe-Reduktor gekoppelt ist.,Die kombinierte Selbstverriegelung des Wechselstrombremsmotors und des Wurmgetriebes sorgt dafür, dass der Arbeitstisch in jeder Position sicher verriegelt werden kann.- Ich weiß.

• Drehlager: Es wird ein einreißiges Kugelschwinglager eingesetzt, das eine rationale Struktur, gute Steifigkeit, geringes Gewicht und eine längere Lebensdauer bietet.Es ist mit einer hitzebeständigen Gummidichtung ausgestattet, um das Leck von Schmiermitteln und das Eindringen von äußerem Staub zu verhindern, so dass es für harte Schweißumgebungen geeignet ist.- Ich weiß.

• Der Lifting Mechanism: Dieser Mechanismus besteht aus einem Motorreduzierungsgerät, Zahnrädern, Ketten, Führungsvorrichtungen und Gegengewichten und wird durch den Motorreduzierungsgerät betrieben, das die Zahnräder und Ketten antreibt.die Schiebeplatte vertikal entlang der Führungsschienen bewegtDie doppelte Selbstverriegelung des Wechselstrombremsmotors und des Wurmgetriebes sorgt dafür, daß die Gleitplatte in jeder Position sicher verriegelt werden kann.- Ich weiß.

• Lenkvorrichtung: Die Steuerungsanlage verbindet die Säule mit der Gleitplatte und verfügt über eine hohe Tragfähigkeit.mit einer Breite von mehr als 20 mm,Diese Konstruktion ermöglicht eine einfache Anpassung des Abstands zwischen Führungseinrichtung und Säule und bietet Schutzdeckel.- Ich weiß.

Lieferumfang:

1. Hauptstelle: Einschließlich der aktiven Säule, der passiven Säule, des Fahrwagens, des Neigungsmechanismus und des Hebmechanismus.- Ich weiß.

2. Elektrische Steuerung: Verwaltet die verschiedenen Funktionen des Positionierers und gewährleistet den ordnungsgemäßen Betrieb.- Ich weiß.

3. Kontrollplatte: Ermöglicht es den Bedienern, die Ausrüstung zu steuern und einzustellen.- Ich weiß.

4. Fernbedienung: Bereitstellung von Fernbetriebsmöglichkeiten, Verbesserung der Bequemlichkeit und Sicherheit.- Ich weiß.

Durch sein fortschrittliches Design und eine hochwertige Fertigung gewährleistet der Asynchrone Heft- und Heck-Positionierer STWB100 Effizienz und Zuverlässigkeit beim Schweißen und Montieren großer Werkstücke.
