Schwerlasthebeplattform für das Längsschweiß von Rohren mit großem Durchmesser

Schwerlasthebeplattform für das Längsschweiß von Rohren mit großem Durchmesser

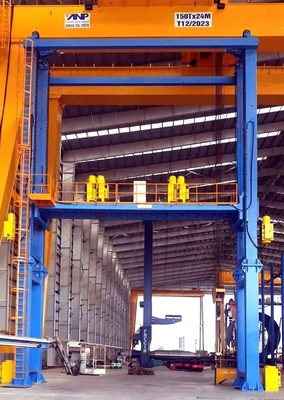

Die Schweißplattform MH150 ist ein industriell ausgestattetes Aufzugssystem, das für das hochpräzise Längsschweißen von extra großen zylindrischen Werkstücken wie Windturms entwickelt wurde.DruckbehälterMit einem maximalen Hebeschlag von 7500 mm und einer Plattformspannweite von 15 m × 9,8 m bietet es robuste Leistung, hohe Tragfähigkeit und zuverlässige Sicherheitssysteme für den Bediener.

Systemübersicht

• Aufbau:
  Das System besteht aus zwei senkrechten Säulen (oben und unten), einer Hebeplattform, einem Hebemechanismus, motorisierten zweiachsigen Schiebeträgern, Sicherheitsleitern und einem vollständigen elektrischen Steuerungssystem.

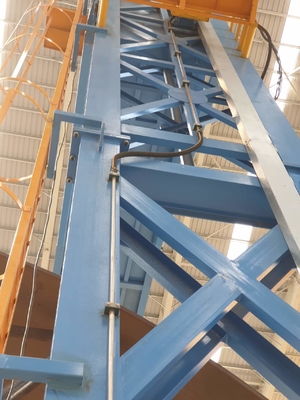

• Spalten:
  Der Oberteil umfasst vertikale Gleise für eine präzise Auf-/Abfahrt der Plattform.

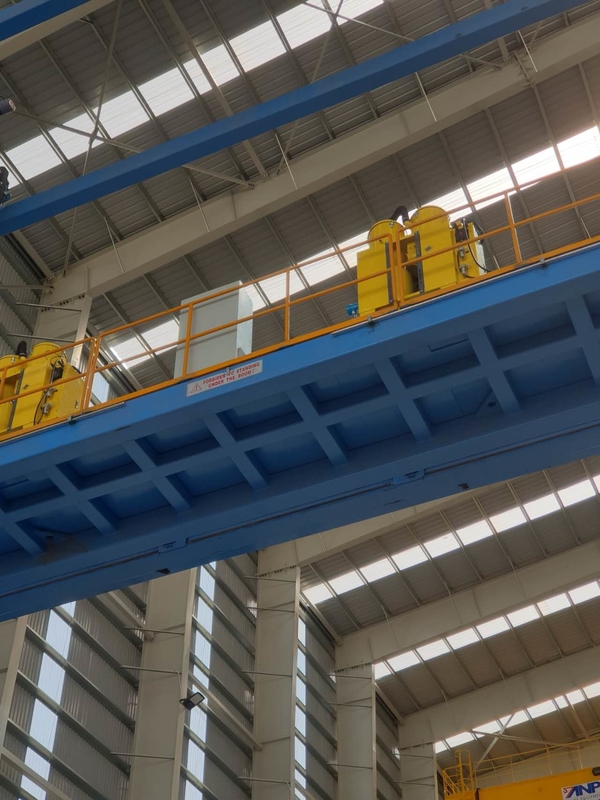

• Aufzugsplattform:
  Die Plattform besteht aus Profil- und Plattengeschweißtem Rahmen mit rutschsicherem Boden und dreiseitigen Geländer.

  • Führungswagen mit sechs Satzen von exzentrisch einstellbaren Führungsrädern.

  • Ein Sturzverhütungssystem, das den Wagen bei einem Fehlverhalten der Kette mechanisch sperrt.

  • Zwei motorisierte Schiebeinheiten (300×300 mm) für Schweißflammeninstallation mit linearer Steuerung von Stütz- und Pinien.

• Der Lifting Mechanism:
  Benutzt doppelte 3 kW Wechselstrombremsmotoren mit Ketten- und Zahnradantrieb, ausgestattet mit Gegengewichten für ein reibungsloses und stabiles Heben.

Technische Spezifikation

Wesentliche Merkmale

• Zweihebelmotoren mit Gegengewicht für eine reibungslose vertikale Bewegung

• Schwergeschweißte Struktur, geeignet für große Rohre bis zu 15 m Durchmesser

• Einstellbare Anti-Drift-Lenkradsätze für präzise vertikale Führung

• Integriertes Sicherheitsmechanismus gegen Sturz

• Zweiachsige Schiebe-Mechanismen zur flexiblen Platzierung der Schweißflamme

• Konzipiert für den Dauerdienst (24/7) in Küstenumgebungen mit hoher Feuchtigkeit
