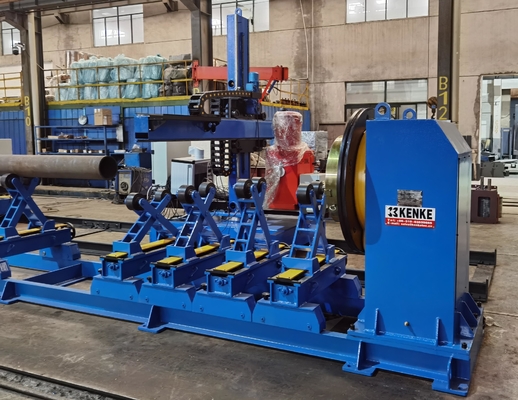

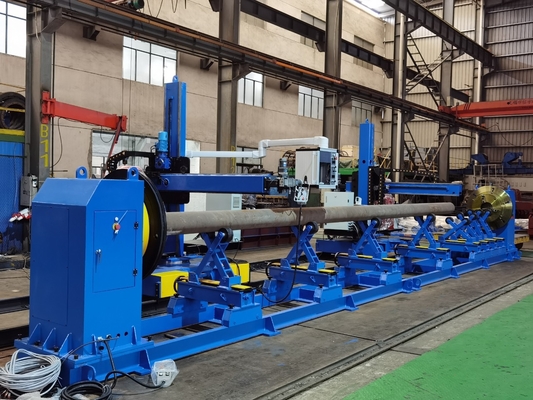

VFD TWB40 Rohrschweiß-Positionierer mit 3 Kiefer-Schläger und doppelten Stützwalzen

Schwere Positionierungslösung für das Rundschweißen von Rohren

Der TWB40 ist ein leistungsfähiger Schweißpositionierer für Rohrschweiß, der zur präzisen Drehung und Klemmung zylindrischer Komponenten für Umfangsschweißarbeiten (Umkreisschweiß) entwickelt wurde.Es integriert einen starken Kopfstock, verstellbare doppelte Stützwalzen und einen 3-Kiefer-Selbstzentrierenden Schlag für flexible und sichere Rohrbearbeitung.Dieser Positionierer eignet sich besonders gut für TIG/MIG/MAG-Schweißanwendungen mit hoher Amperage auf Druckbehältern, Rohrleitungen und lange Rohrkomponenten.

Struktur und Merkmale

• Kopfstock mit Schwenkantrieb:
  Der Hauptrotationsantrieb besteht aus einem Wechselstrommotor + Wurmreduktor.Sicherstellung einer hohen Übertragungsleistung und einer stabilen Drehung.

• Doppelunterstützende Rollen:
  Zwei verstellbare Stützwalzen mit Stahlrädern auf manuell angehobenen Balken sind mitgeliefert.Der Abstand zwischen den Rollen und die Höhe können so eingestellt werden, dass sie in Behälter mit einem Durchmesser von bis zu 720 mm (oder 1150 mm mit Düsenadaptern) passenEine manuelle Schraube + ein Boggiesystem ermöglichen eine reibungslose lineare Rollenposition.

• Schwerlast-Basisrahmen:
  Die Basis ist aus Profilstahl und dicken Platten geschweißt.

• Der selbstzentrierende Chuck mit dem 3-Kiefer:
  Der Standard-Rohrverschluss ermöglicht eine schnelle Befestigung der Rohrenden im Durchmesserbereich von 100 mm bis 500 mm.

• Steuerungssystem:
  Ausgestattet mit VFD (Variable Frequency Drive) für die schrittlose Geschwindigkeitsregelung und einer 6-Meter-kabelgestützten Fernbedienung für den Betrieb aus sicherer Entfernung.

Technische Spezifikation

Wichtige Vorteile

• Hochdrehmoment für schwere Rohre

• Versatile Rollenstützsysteme für Werkstücke mit mehreren Größen

• Selbstzentrierender Schlauch für schnelle Rohrinstallation

• Vollveränderliche Drehregelung

• Kompatibel mit TIG/MIG/MAG-Prozessen

• Moduläres und wartungsfähiges Design
